আধুনিক নির্মাণ প্রকৌশলে, শক্তিশালী কংক্রিটের কাঠামো ব্যাপকভাবে ব্যবহৃত হয় এবং রিবার স্প্লাইসের গুণমান প্রায়শই পুরো প্রকল্পের সাফল্য বা ব্যর্থতা নির্ধারণ করে।
সাধারণ ধরনের রিবার স্প্লাইস এর মধ্যে রয়েছে ল্যাপ স্প্লাইস, ওয়েল্ডেড স্প্লাইস এবং মেকানিক্যাল সংযোগ। তিন ধরণের রিবার স্প্লাইসের মধ্যে, মেকানিক্যাল সংযোগগুলি সবচেয়ে ভালো কর্মক্ষমতা প্রদান করে।

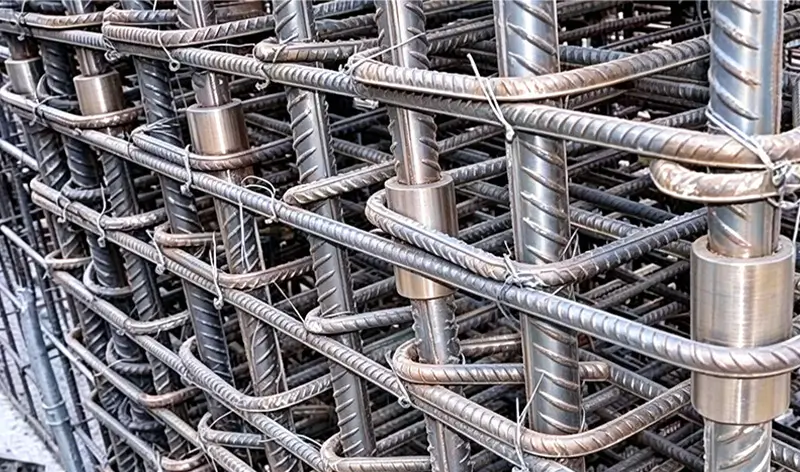

ছবিটি মেকানিক্যাল রিবার স্প্লাইস দেখাচ্ছে। মেকানিক্যাল স্প্লাইস বলতে একটি রিবার সংযোগকারী ব্যবহার করে দুটি রিবারকে সংযুক্ত করাকে বোঝায় এবং এটি আধুনিক নির্মাণে পছন্দের পদ্ধতি।
অনেক ধরনের সংযোগকারী রয়েছে। সামগ্রিকভাবে, CHEERON মেকানিক্যাল সংযোগকারীগুলির উচ্চ সংযোগ শক্তি, উচ্চ নির্মাণ দক্ষতা এবং ব্যাপক প্রযোজ্যতা রয়েছে, যা বিভিন্ন প্রকল্পের চাহিদা পূরণ করে।
ভিডিওতে দেখানো রিবার সংযোগটি একটি স্ট্রেইট-থ্রেড সংযোগকারী সংযোগ, যা এক ধরনের মেকানিক্যাল সংযোগ। এর জন্য রিবারের প্রান্তে থ্রেডিং প্রয়োজন হয় যাতে একটি থ্রেডেড রিবার সংযোগকারী ব্যবহার করা যায়। সাধারণ কংক্রিটের কাঠামোতে এটি সবচেয়ে সাধারণ সংযোগ পদ্ধতি।
ছবিতে দেখানো রিবার সংযোগটি একটি কোল্ড-এক্সট্রুডেড সংযোগকারী সংযোগ, যা এক ধরনের মেকানিক্যাল সংযোগ। সংযোগকারীর উভয় প্রান্তে রিবার ঢোকানোর পর, একটি এক্সট্রুশন মেশিন ব্যবহার করে সংযোগকারীটিকে এক্সট্রুড করা হয়, যার ফলে ভিতরের রিবারগুলি স্থির এবং সংযুক্ত হয়।
ভিডিওতে দেখানো রিবার সংযোগটি একটি ওয়ান-টাচ স্লিভ সংযোগ, যা এক ধরনের মেকানিক্যাল সংযোগ। রিবার সংযোগকারীর ভিতরে একটি বিশেষ স্ব-লকিং ডিভাইস স্থাপন করে, রিবার ঢোকানোর মুহূর্তেই তা স্থির হয়ে যায়।
ছবিটি একটি বোল্টেড রিবার সংযোগকারী দেখাচ্ছে, যা একটি মেকানিক্যাল সংযোগ। কর্মীরা সাধারণত স্লিভের উভয় প্রান্তে রিবার ঢোকান এবং উপযুক্ত সরঞ্জাম ব্যবহার করে স্ক্রু শক্ত করেন। একটি নির্দিষ্ট পরিমাণে শক্ত করা হলে, স্ক্রুর মাথা ভেঙে যাবে।
ছবিটি একটি গ্রাউট সংযোগকারী দেখাচ্ছে, যা একটি মেকানিক্যাল সংযোগ (যদিও কিছু বিতর্ক রয়েছে)। এই সংযোগকারী রিবার সংযোগের জন্য গ্রাউট ব্যবহার করে। সংযোগকারীটিতে দুটি গ্রাউটিং পোর্ট রয়েছে, যা সাধারণত প্রিকাস্ট উপাদানে ব্যবহৃত হয়।
আরও জানতে ক্লিক করুন -সঠিক রিবার সংযোগকারী কীভাবে নির্বাচন করবেন?
1. ওয়েল্ডিং সংযোগের সাথে যুক্ত উচ্চ-তাপমাত্রা অক্সিডেশন এবং স্ট্রেস কনসেন্ট্রেশনের সমস্যা এড়ানো যায়।
2. এটি ল্যাপ জয়েন্টের অপর্যাপ্ত লোড-বেয়ারিং ক্ষমতা পূরণ করে, যার ফলে সামগ্রিক সংযোগের কর্মক্ষমতা উন্নত হয়।
3. এর ব্যাপক প্রযোজ্যতা রয়েছে।
বিভিন্ন ইঞ্জিনিয়ারিং এবং নির্মাণ পরিস্থিতির জন্য সংশ্লিষ্ট সংযোগ সমাধান প্রদান করে।
4. এটি উচ্চ শক্তির গর্ব করে।
ল্যাপ জয়েন্ট এবং ওয়েল্ডিংয়ের তুলনায়, রিবার কাপলারগুলির কঠোর শক্তি মান এবং স্পেসিফিকেশন রয়েছে, যা এগুলিকে কেবল ছোট-ব্যাসের রিবার প্রকল্পের জন্যই উপযুক্ত করে তোলে না, বরং বড়-ব্যাসের রিবার প্রকল্পের জন্যও জয়েন্টের শক্তি নিশ্চিত করে, সাধারণত US টাইপ II রিবার জয়েন্টের শক্তির প্রয়োজনীয়তা পূরণ করে।
5. এটি নির্মাণ দক্ষতা ত্বরান্বিত করে।
ওয়েল্ডিং এবং ল্যাপ জয়েন্ট বাহ্যিক পরিবেশগত কারণ দ্বারা প্রভাবিত হয়, যখন মেকানিক্যাল সংযোগগুলি বেশিরভাগ ক্ষেত্রে রিবার প্রক্রিয়াকরণ প্ল্যান্টে সংযোগকারী রিবারগুলি প্রিফেব্রিকেট করার অনুমতি দেয়। বিশেষায়িত স্বয়ংক্রিয় সরঞ্জামের সাথে মিলিত হলে, রিবার সংযোগের দক্ষতা আরও ভাল এবং দ্রুত হয়।
এই সংযোগকারীগুলি বেশিরভাগ ক্ষেত্রে ইঞ্জিনিয়ারিং পরিস্থিতিতে ব্যবহৃত হয় যেখানে ওয়েল্ডিং সংযোগ সীমিত, যেমন বড়-ব্যাসের রিবার, সিসমিক স্ট্রাকচার এবং নিম্ন-তাপমাত্রার পরিবেশ। এগুলির স্থিতিশীল গুণমান রয়েছে এবং বাহ্যিক কারণ দ্বারা কম প্রভাবিত হয়, যা শিল্পায়িত নির্মাণের একটি অনিবার্য প্রবণতা প্রতিনিধিত্ব করে।
যদি নির্মাণের সময় টাইটেনিং টর্কের মান কঠোরভাবে নিয়ন্ত্রণ না করা হয়, তাহলে জয়েন্টটি সঠিকভাবে শক্ত নাও হতে পারে, যার ফলে বল প্রেরণে ব্যর্থতা দেখা দেয়।
মূল্য কিছুটা বেশি, বিশেষ করে বাজেটের সাথে ছোট প্রকল্পগুলির জন্য।

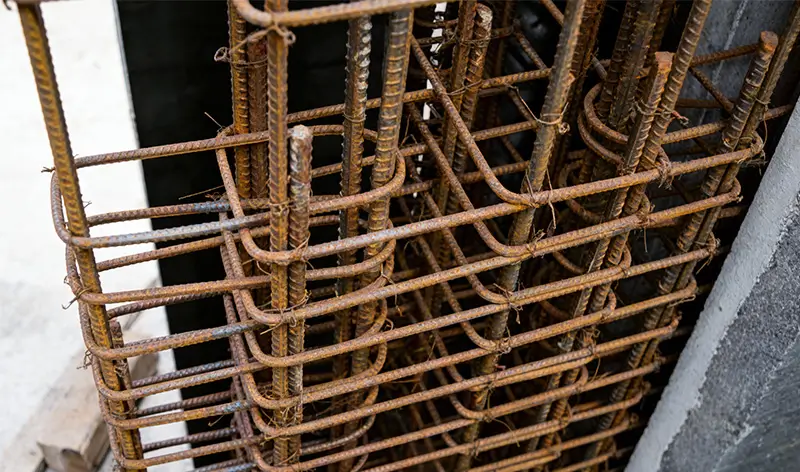

ছবিতে রিবার সংযোগটি একটি ল্যাপ স্প্লাইস।
ল্যাপ স্প্লাইস বলতে বোঝায় দুটি রিবারকে বাইন্ডিং ওয়্যার দিয়ে একসাথে বেঁধে দেওয়া এবং তারপর কংক্রিট ঢেলে সংযোগ তৈরি করা।
কাঠামোর সিসমিক রেজিস্ট্যান্স লেভেল এবং স্ট্রাকচারাল প্রয়োজনীয়তার উপর নির্ভর করে ল্যাপ স্প্লাইসের রূপ পরিবর্তিত হয়।
কম সিসমিক প্রয়োজনীয়তা এবং নন-সিসমিক প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য, ল্যাপ স্প্লাইস (I) ব্যবহার করা যেতে পারে, অর্থাৎ একটি একক ক্রস-সেকশনের মধ্যে 100% ল্যাপ। এই ধরণের ল্যাপ স্প্লাইস প্রায়শই কলাম এবং শিয়ার ওয়ালের উল্লম্ব রিবার ল্যাপ স্প্লাইসের জন্য ব্যবহৃত হয়।
উচ্চ সিসমিক রেজিস্ট্যান্স প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য, সংলগ্ন রিবারগুলির স্টাগার্ড ল্যাপ স্প্লাইস প্রয়োজন, যা চিত্র 2 এর অনুরূপ।
বিভিন্ন প্রকল্পে বিভিন্ন প্রয়োজনীয়তা থাকবে। নিম্নলিখিতগুলি মূল প্রভাবক কারণ:
রিবার যত মোটা এবং শক্তিশালী হবে, প্রয়োজনীয় ল্যাপ দৈর্ঘ্য তত বেশি হবে;
কংক্রিটের শক্তি যত বেশি হবে, প্রয়োজনীয় ল্যাপ দৈর্ঘ্য তত কম হবে;
একটি ক্রস-সেকশনের মধ্যে 100% ল্যাপ দৈর্ঘ্য একটি ক্রস-সেকশনের মধ্যে 50% ল্য
