Formwork/Shuttering Tie Rods হলো নির্মাণ শিল্পে কংক্রিটের দেয়ালের জন্য ব্যবহৃত শিল্প উপকরণ। এগুলি ফর্মওয়ার্ক সুরক্ষিত করতে, দেয়ালের বেধ নিয়ন্ত্রণ করতে এবং পানি লিকেজ প্রতিরোধ করতে কাজ করে।

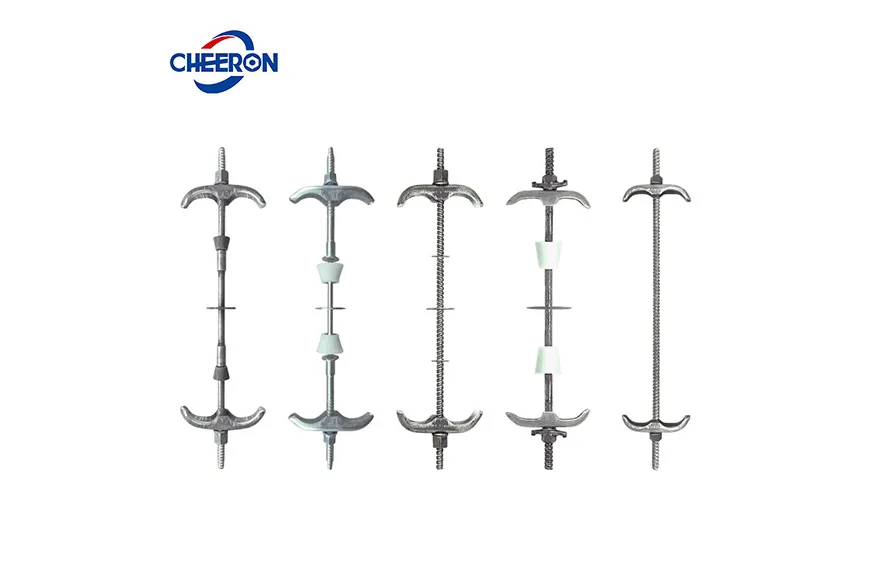

.webp "ফর্মওয়ার্ক/শাটারিং টাই রড")
.webp "ফর্মওয়ার্ক/শাটারিং টাই রড")
.webp "ফর্মওয়ার্ক/শাটারিং টাই রড")
.webp "ফর্মওয়ার্ক/শাটারিং টাই রড")
.webp "ফর্মওয়ার্ক/শাটারিং টাই রড")
| ব্যাস (মিমি) | অক্ষীয় টানের নকশা মান (কেএন) | দৈর্ঘ্য/পিচ |
| M12 | 12.9 | কাস্টমাইজযোগ্য |
| M14 | 17.8 | |
| M16 | 24.5 | |
| M18 | 29.6 | |
| M20 | 38.2 |

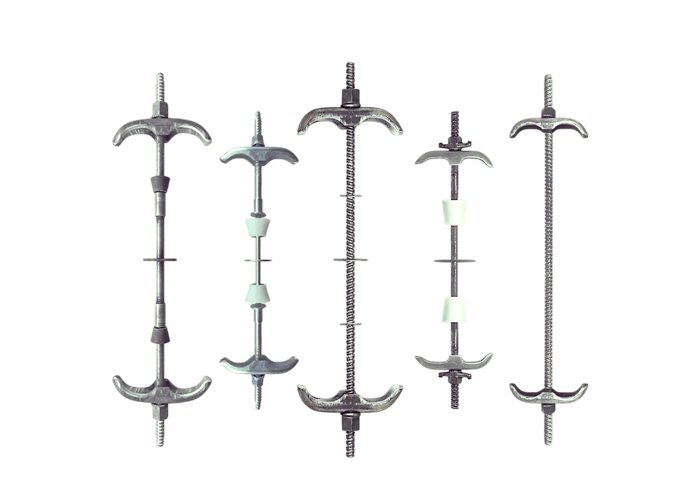

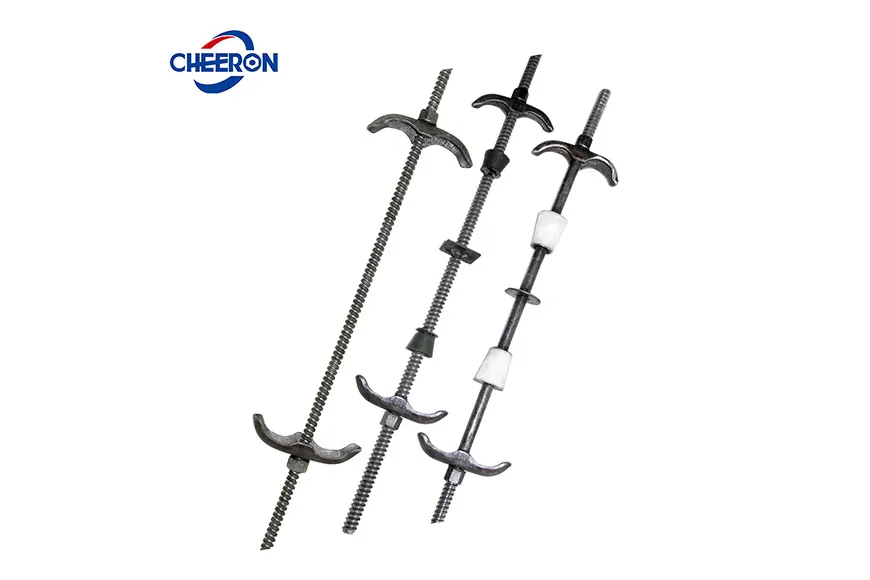

১. ফর্মওয়ার্ক টাই রডের প্রকারভেদ

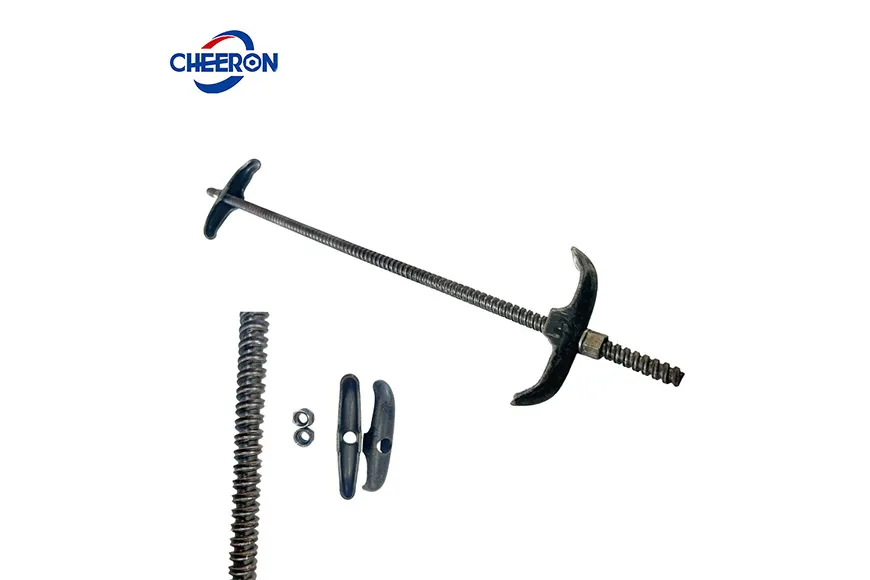

সাধারণ শাটারিং টাই রডে একটি থ্রেডেড রড, ফিক্সিং ক্লিপ এবং নাট থাকে; এতে ওয়াটার-স্টপ প্লেট থাকে না।
ওয়াটার-স্টপ শাটারিং টাই রড একটি থ্রেডেড রড, একটি ওয়াটার-স্টপ প্লেট এবং ফিক্সিং ক্লিপ দিয়ে গঠিত। ওয়াটার-স্টপ প্লেটটি রডের মাঝের অংশে ঢালাই করা থাকে এবং উভয় প্রান্তে ফিক্সিং ক্লিপ ও নাট বসিয়ে সুরক্ষিত করা হয়।

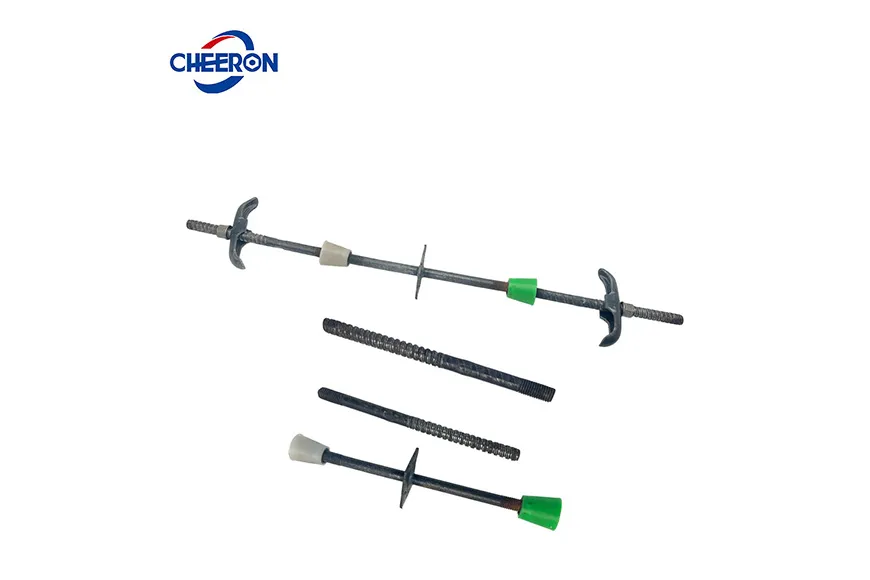

থ্রি-পিস ওয়াটার-স্টপ শাটারিং টাই রড একটি অভ্যন্তরীণ থ্রেডেড রড নিয়ে গঠিত যা দুটি প্রতিসম বাহ্যিক থ্রেডেড রডের সাথে যুক্ত থাকে। অভ্যন্তরীণ থ্রেডেড রডে একটি ওয়াটার-স্টপ প্লেট থাকে, প্রান্তের রডগুলি ফিক্সিং ক্লিপ ও টাইটনিং নাট দিয়ে সজ্জিত, এবং অভ্যন্তরীণ ও বাহ্যিক রডের সংযোগে একটি কাপলিং স্লিভ লাগানো থাকে।
২. ফর্মওয়ার্ক টাই রডের সুবিধা
এগুলোর উপাদানের শক্তি বেশি, উচ্চ মানের ইস্পাত দিয়ে তৈরি যার টেনসাইল স্ট্রেংথ ≥ ৪০০MPa; ওয়াটারপ্রুফ ডিজাইন রয়েছে, যার মাঝের ওয়াটার-স্টপ প্লেট পাশ দিয়ে পানি প্রবেশে বাধা দেয়; থ্রি-পিস ওয়াটার-স্টপ টাই রডের বাহ্যিক রড পুনর্ব্যবহারযোগ্য, খরচ কমায় এবং নির্মাণ আরও সুবিধাজনক করে।
৩. ফর্মওয়ার্ক টাই রডের কার্যাবলী

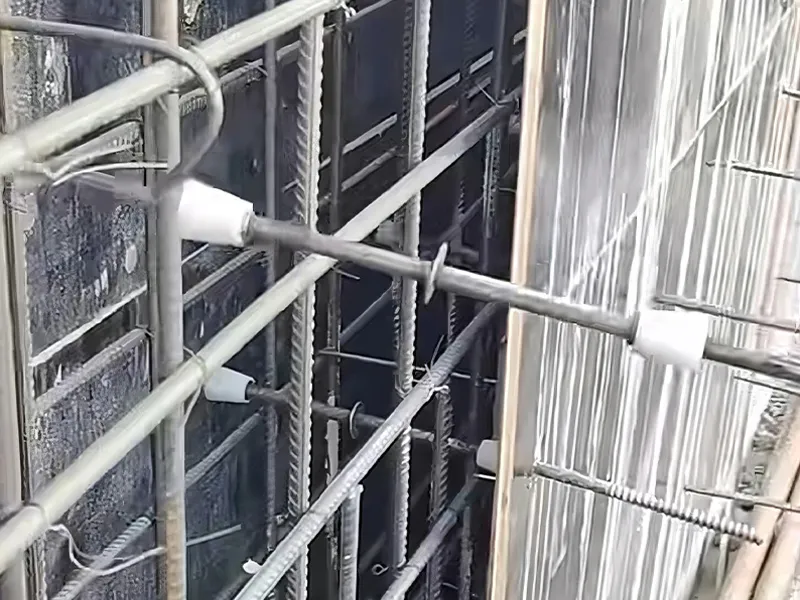

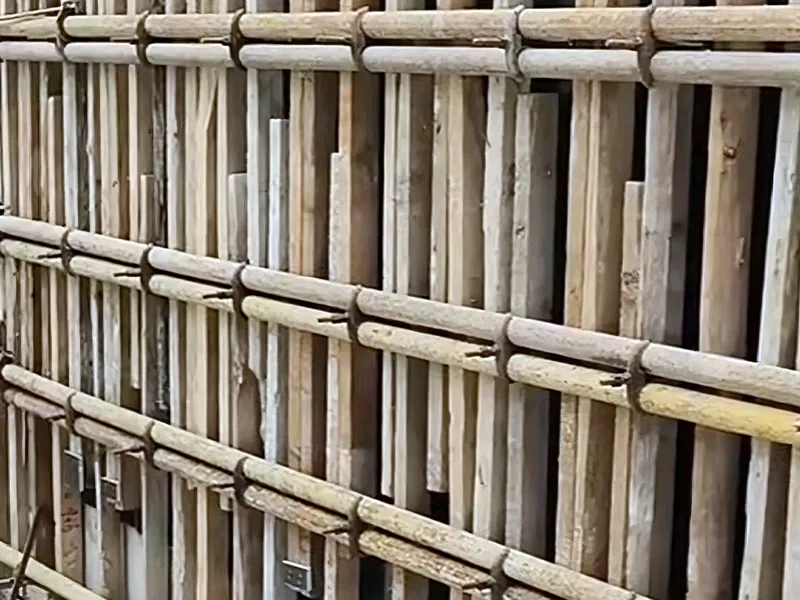

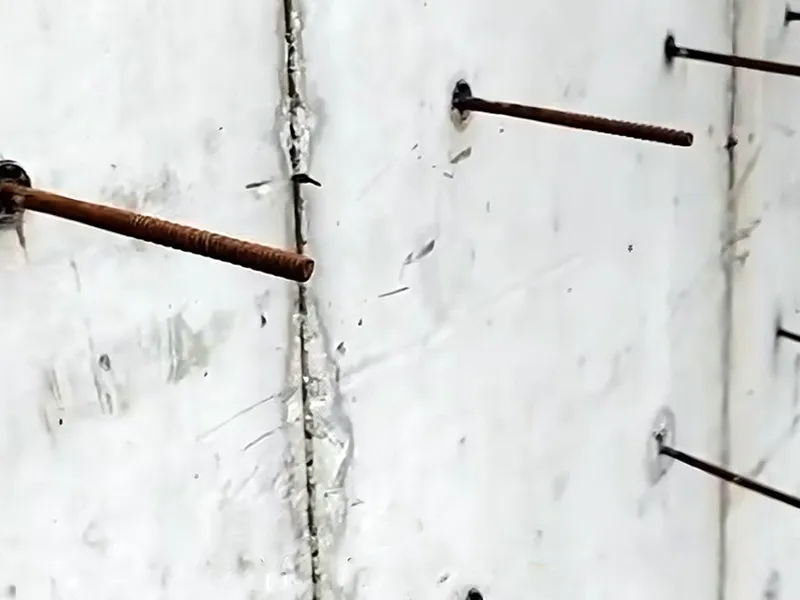

দেওয়াল, কলাম এবং বিমের মতো কংক্রিট উপাদানের ফর্মওয়ার্ককে সাপোর্ট করার জন্য ব্যবহৃত হয়। এগুলো ফর্মওয়ার্কের ভেতর দিয়ে যায় এবং উভয় প্রান্তে বেঁধে ফর্মওয়ার্কের দুই পাশকে একক ইউনিটে পরিণত করে, যাতে কংক্রিট ঢালার সময় পার্শ্বীয় চাপ প্রতিরোধ করা যায় এবং ফর্মওয়ার্ক ফেটে যাওয়া ও বিকৃতি রোধ করা যায়।
