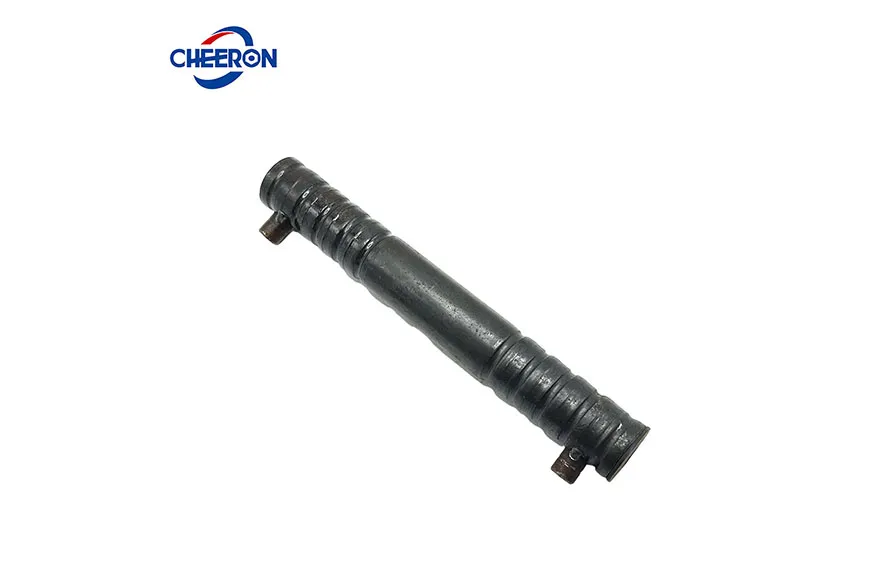

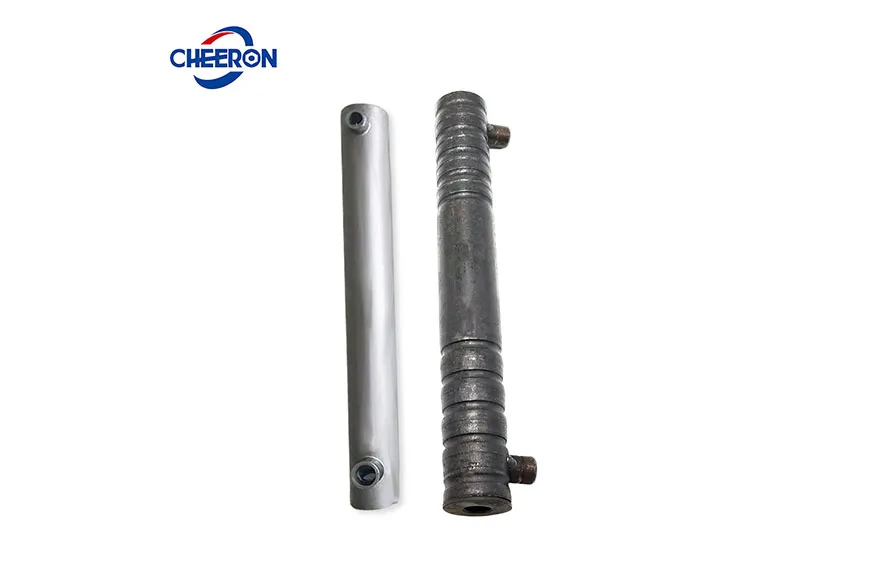

গ্রাউট কাপলার, যা গ্রাউটিং স্লিভ বা গ্রাউট স্প্লাইস কাপলার নামেও পরিচিত, আধুনিক নির্মাণে রিবার বাট স্প্লাইসিংয়ের জন্য অপরিহার্য উচ্চ-কার্যক্ষমতার যান্ত্রিক সংযোগকারী। প্রতিটি কাপলার একটি গ্রাউট ইনলেট পোর্ট এবং একটি ভেন্ট পোর্ট সহ নির্ভুলভাবে ডিজাইন করা হয়েছে যাতে একটি সম্পূর্ণ এবং শক্ত সংযোগ নিশ্চিত করা যায়।
গ্রাউট কাপলারের পরিসরে আধা-গ্রাউটেড স্লিভ এবং সম্পূর্ণ-গ্রাউটেড স্লিভ উভয়ই অন্তর্ভুক্ত, যা বিভিন্ন কংক্রিট কাঠামোগত প্রয়োগের জন্য নমনীয় সমাধান প্রদান করে।
অপারেশনের নীতি একটি বিশেষায়িত গ্রাউট মিশ্রণের উপর নির্ভর করে, যা শক্ত হয়ে যাওয়ার পর রিবারের প্রান্ত এবং স্লিভকে একীভূত করে, নিরবচ্ছিন্ন লোড ট্রান্সফার অর্জন করে এবং একটি কাঠামোগত ধারাবাহিকতা গঠন করে। স্বাধীন টেনসাইল পরীক্ষায় ধারাবাহিকভাবে দেখা গেছে যে CHEERON গ্রাউট কাপলার রিবারের মূল উপাদানের শক্তির চেয়ে বেশি সংযোগ শক্তি প্রদান করে। এই অসাধারণ পারফরম্যান্স এই রিইনফোর্সমেন্টে কাপলার জয়েন্টকে এমন প্রকল্পগুলির জন্য আদর্শ করে তোলে যেখানে উচ্চতর ভূমিকম্প প্রতিরোধ ক্ষমতা এবং সর্বাধিক কাঠামোগত অখণ্ডতা প্রয়োজন।
| আধা-গ্রাউটিং | |||||
| রিবার ব্যাস (মিমি) | স্ট্যান্ডার্ড সাইজ (মিমি) | ||||
| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |

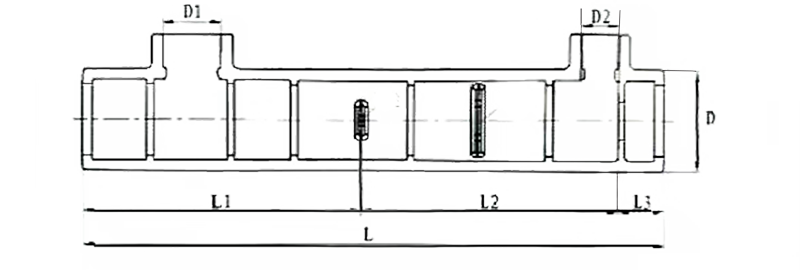

| পূর্ণ-গ্রাউটিং | |||||||
| রিবার ব্যাস (মিমি) | স্ট্যান্ডার্ড সাইজ (মিমি) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

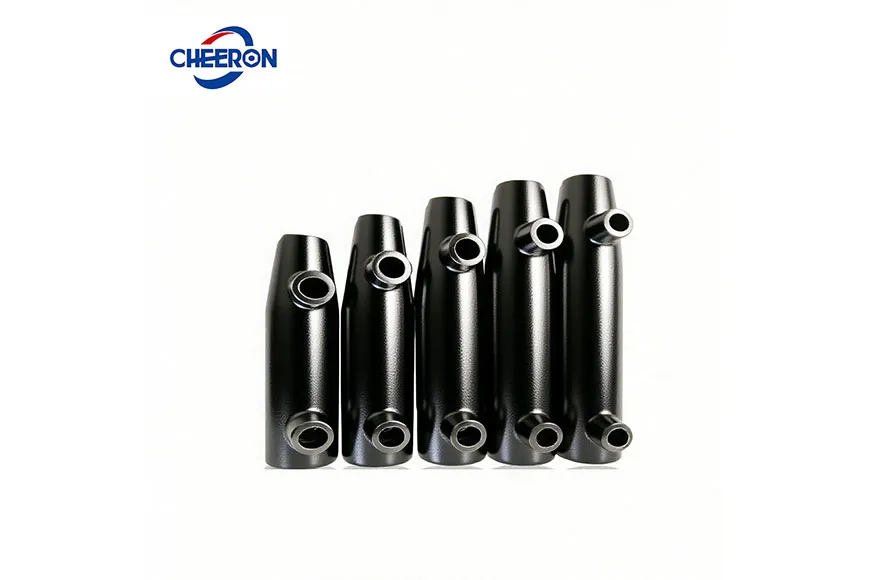

টাইপ ১: আধা-গ্রাউটিং প্রকার

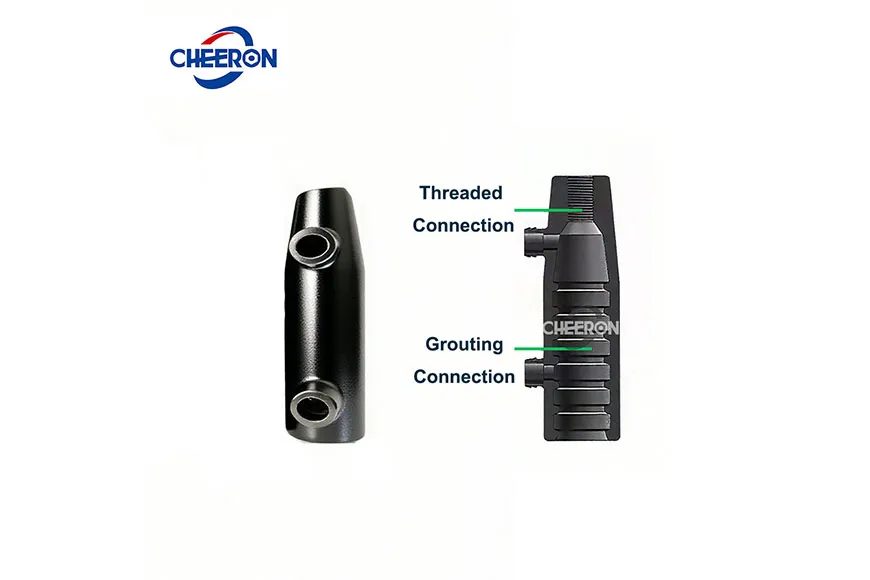

এক প্রান্ত স্লিভ গ্রাউটিং দ্বারা সংযুক্ত, এবং অপর প্রান্তটি যান্ত্রিক সংযোগের মাধ্যমে রিইনফোর্সিং বারের গ্রাউটিং স্লিভের সাথে সংযুক্ত থাকে।

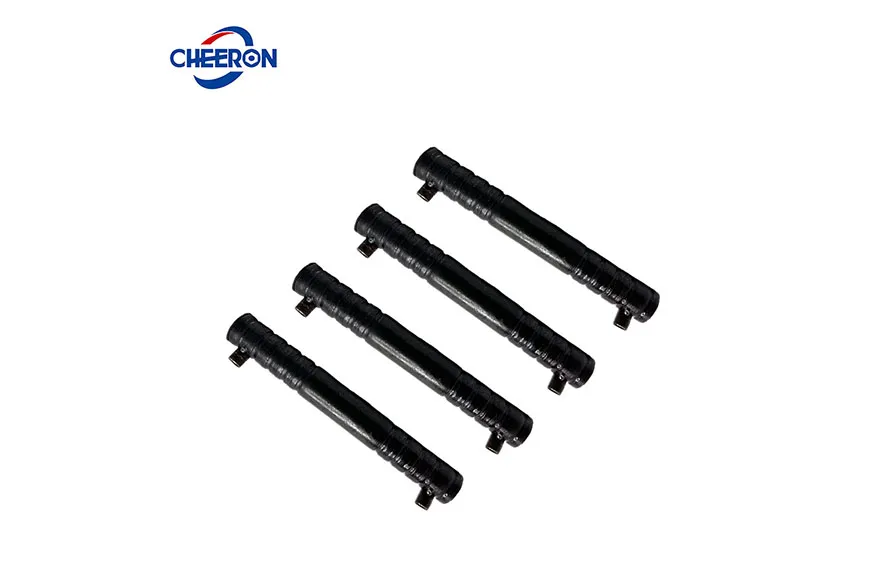

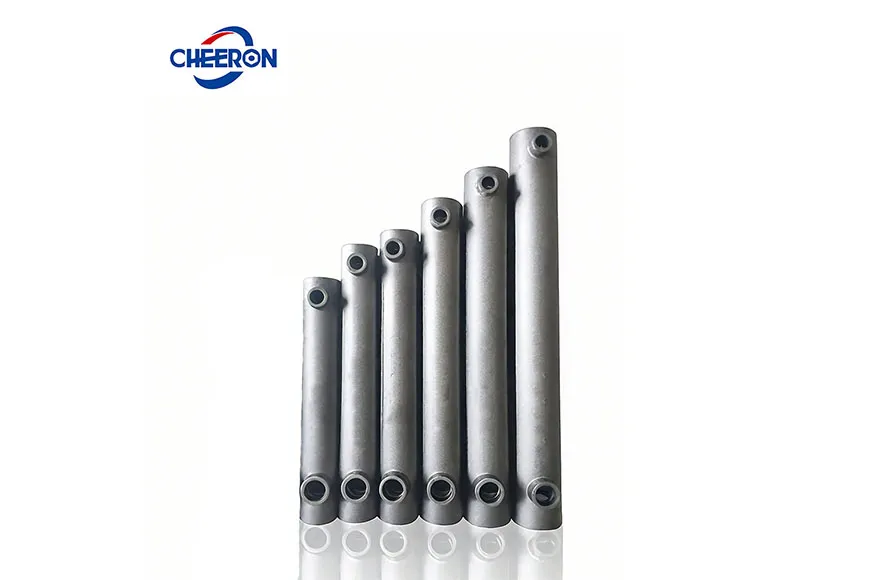

টাইপ ২: সম্পূর্ণ গ্রাউটিং প্রকার
একটি গ্রাউটিং স্লিভ যার উভয় প্রান্ত স্লিভ গ্রাউটিং দ্বারা সংযুক্ত থাকে।
আধা-গ্রাউটিং স্লিভ (জয়েন্ট): উপাদান কারখানায়, গ্রাউট কাপলারের জন্য স্টিলের বার থ্রেড প্রক্রিয়াকরণ করা প্রয়োজন
সম্পূর্ণ গ্রাউটিং স্লিভ (জয়েন্ট): উপাদান কারখানায় স্টিলের বার থ্রেড প্রক্রিয়াকরণের প্রয়োজন নেই, ফলে নির্মাণ আরও সুবিধাজনক হয়।
গ্রাউট কাপলার প্রিফেব্রিকেটেড কম্পোজিট কংক্রিট কাঠামোতে ১২ মিমি থেকে ৪০ মিমি ব্যাসের HRB এবং TMT রিবার জোড়া লাগানোর জন্য প্রযোজ্য।
প্রয়োগগুলো বিশেষভাবে নিম্নলিখিত সংযোগের জন্য অন্তর্ভুক্ত:
প্রিকাস্ট কলাম এবং প্রিকাস্ট বিমে অনুদৈর্ঘ্য লোড-বেয়ারিং রিইনফোর্সমেন্ট (প্রিকাস্ট ফ্রেম কলাম এবং বিম)।
প্রিকাস্ট শিয়ার ওয়ালে উল্লম্ব রিইনফোর্সমেন্ট (প্রিকাস্ট শিয়ার ওয়াল)।
বিদ্যমান ভবনের সংস্কার বা পুনর্নির্মাণের সময় (এক্সিস্টিং স্ট্রাকচার রেট্রোফিটিং) কাস্ট-ইন-প্লেস (CIP) কাঠামোতে উল্লম্ব এবং অনুভূমিক রিবার জোড়া লাগানোর জন্যও গ্রাউটেড স্প্লাইস কাপলার ব্যবহার করা যেতে পারে।
উল্লম্ব প্রিকাস্ট উপাদানে লোড-বেয়ারিং রিবারের জোড়া লাগানোর জন্য, আধা-গ্রাউটেড স্লিভ বা সম্পূর্ণ-গ্রাউটেড স্লিভ উভয়ই ব্যবহার করা যেতে পারে।
কাস্ট-ইন-প্লেস (CIP) ক্লোজার স্ট্রিপে অনুভূমিক প্রিকাস্ট উপাদানের অনুদৈর্ঘ্য লোড-বেয়ারিং রিইনফোর্সমেন্টের সংযোগের জন্য, সম্পূর্ণ-গ্রাউটেড স্লিভ ব্যবহার করা যেতে পারে।
অসাধারণ ভূমিকম্প প্রতিরোধ ক্ষমতা, গ্রাউটিং উপাদান এবং ইস্পাত রডের মধ্যে রাসায়নিক বন্ধন ও যান্ত্রিক আন্তঃসংযোগের দ্বৈত প্রভাবের মাধ্যমে, ঐতিহ্যগত ঢালাই জয়েন্টের তুলনায় ১.৫ গুণ শক্তি অপচয় ক্ষমতা অর্জন করে।
গ্রাউট কাপলারের সেবা জীবন ১০০ বছর পর্যন্ত পৌঁছায়, যা সাধারণ ঢালাই জয়েন্টের তুলনায় তিনগুণ, দীর্ঘস্থায়িত্ব নিশ্চিত করে।
প্রিফেব্রিকেটেড উপাদানগুলির প্রমিত উৎপাদন এবং সাইটে সঠিক সমাবেশের মাধ্যমে, নির্মাণ আরও সুবিধাজনক হয়ে ওঠে।
