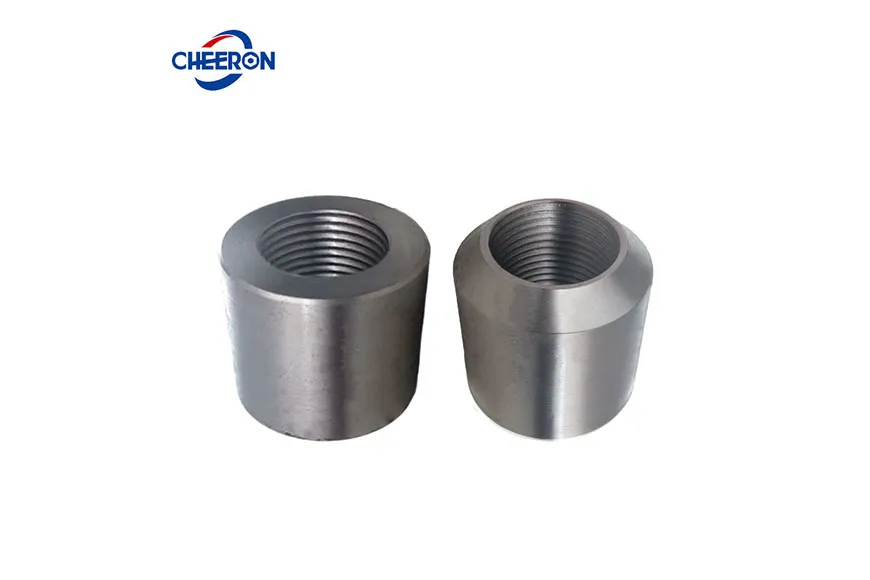

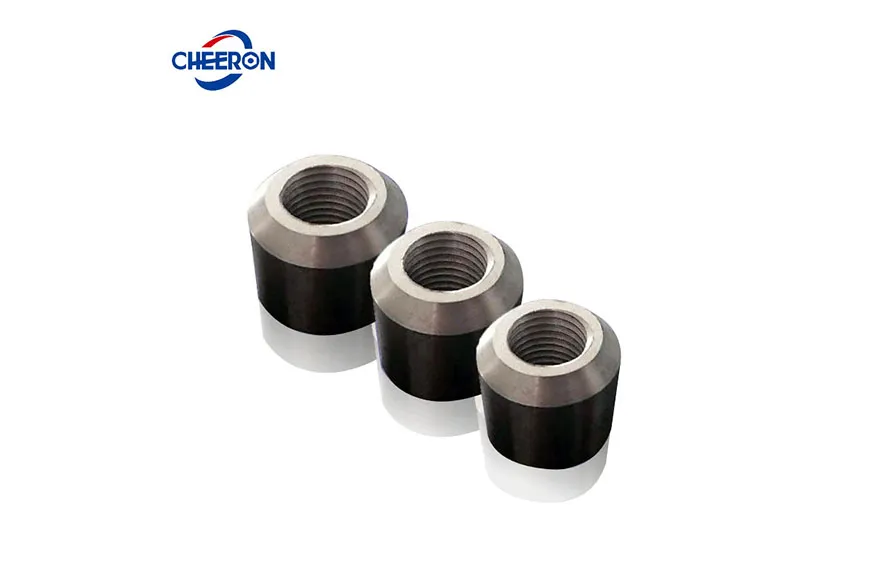

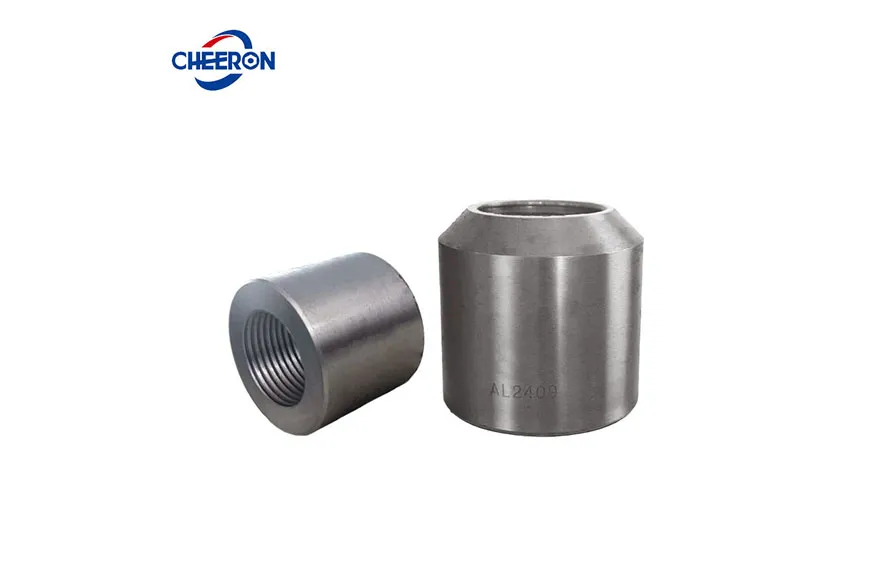

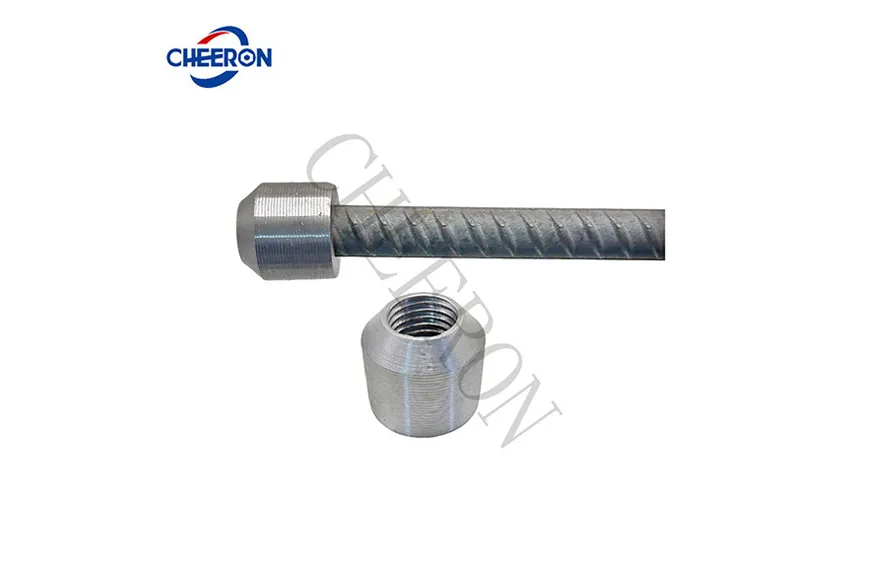

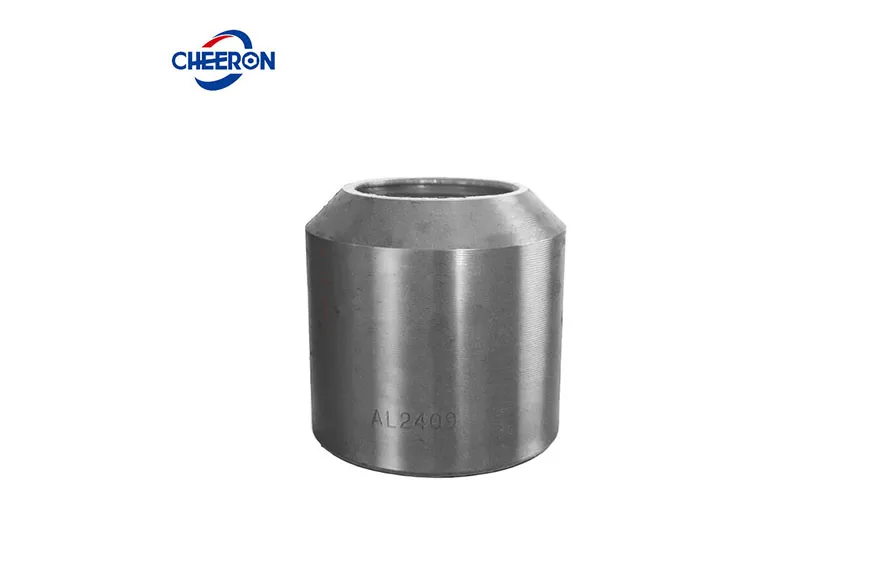

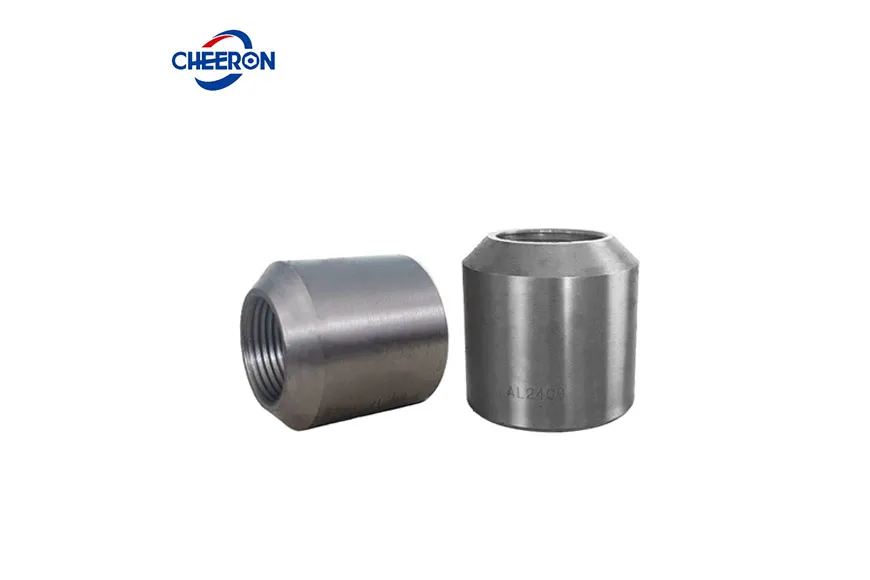

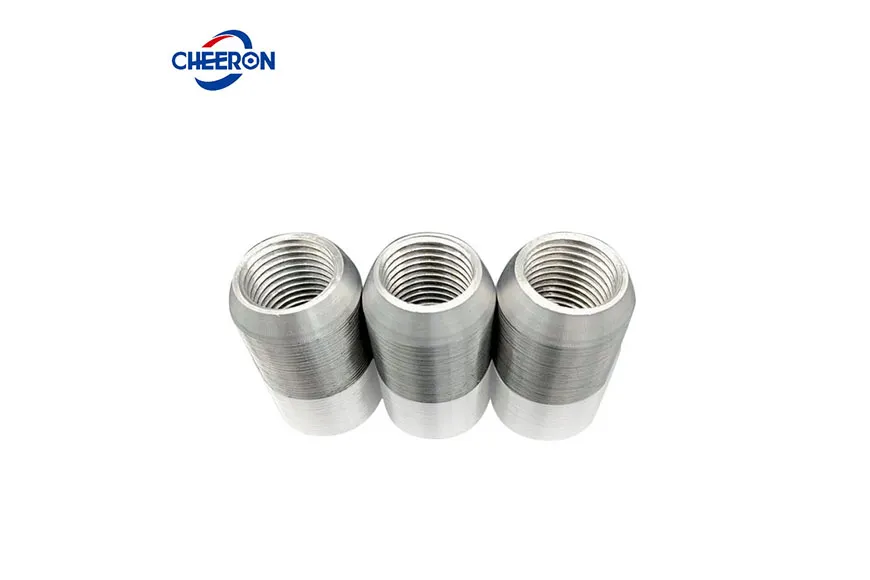

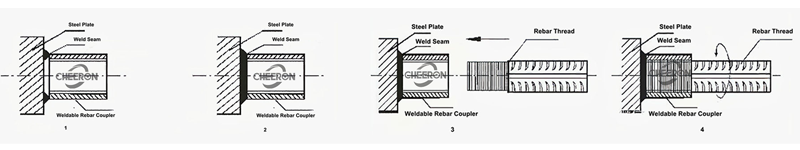

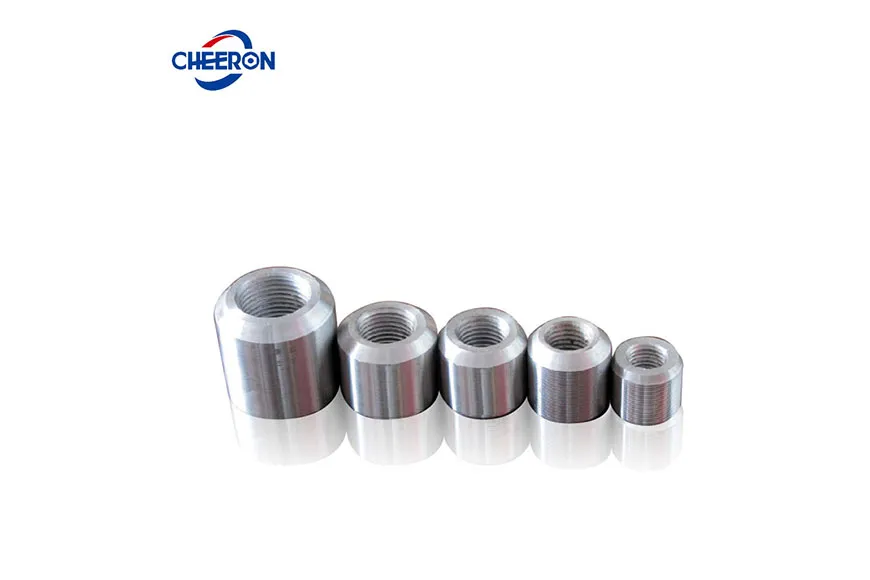

একটি ওয়েল্ডেবল রিবার কাপলার হলো একটি অভ্যন্তরীণ থ্রেডযুক্ত স্লিভ, যার এক প্রান্ত নলাকার এবং অপর প্রান্ত শঙ্কুাকৃতি। সংযোগ নির্মাণে, প্রথমে শঙ্কুাকৃতি প্রান্তটি সংযোগ অংশে ওয়েল্ড করা হয়, তারপর সরল থ্রেডযুক্ত রিইনফোর্সিং বারটির অপর প্রান্তটি স্ক্রু করে প্রবেশ করানো হয়, যার মাধ্যমে রিইনফোর্সিং বারের সংযোগ সম্পন্ন হয়।
 | ||||
| মাত্রা | কাপলারের দৈর্ঘ্য | থ্রেডেড বারের দৈর্ঘ্য | অভ্যন্তরীণ স্লিভের অভ্যন্তরীণ থ্রেডের দৈর্ঘ্য | অভ্যন্তরীণ স্লিভের থ্রেডেড বারের দৈর্ঘ্য |
| (মিমি) | (মিমি) | (মিমি) | (মিমি) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
থ্রেডেড প্রান্তযুক্ত রিবার এবং ইস্পাত কাঠামোর মিশ্র সংযোগের বাস্তবায়ন প্রয়োগের পরিধি বিস্তৃত করেছে।
ঢালাই করা প্রান্ত অতিরিক্ত সংযোগ শক্তি প্রদান করে।
সংযোগকারীটি S45C / 40Cr ইস্পাত দ্বারা তৈরি, যা ঢালাই অংশের শক্তি এবং থ্রেডেড সংযোগের নির্ভরযোগ্যতা নিশ্চিত করে।
প্রয়োগ
ঢালাই করা থ্রেডেড কাপলারটি রিইনফোর্সিং বার এবং ইস্পাত কাঠামোর মধ্যে যান্ত্রিক সংযোগ পদ্ধতির জন্য ব্যবহৃত হয়, যেমন ইস্পাত বিম বা ইস্পাত কলাম। এই সংযোগকারীর এক প্রান্ত থ্রেডেড, এবং অন্য প্রান্তটি ইস্পাত প্লেট বা অন্যান্য ইস্পাত কাঠামোর সাথে ঢালাই করা যায় এমনভাবে ডিজাইন করা হয়েছে। উদাহরণস্বরূপ: একটি সেতুর পিয়ারগুলি ইস্পাত বিমের সাথে সংযুক্ত থাকে।
নোট
ঢালাই প্রক্রিয়াটি মান মেনে চলতে হবে যাতে ঢালাই ত্রুটিগুলি সংযোগ শক্তিকে প্রভাবিত না করে।
থ্রেডেড প্রান্ত এবং রিইনফোর্সিং বারের মধ্যে সঙ্গতি নিশ্চিত করা প্রয়োজন।
