রিইনফোর্সড কংক্রিট স্ট্রাকচারে, সঠিক রিবার অ্যাঙ্কোরেজ পদ্ধতি নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ কাঠামোগত অখণ্ডতা, কার্যকর লোড ট্রান্সফার এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করার জন্য।
এই নিবন্ধটি সোজা অ্যাঙ্কোরেজ, হুকযুক্ত অ্যাঙ্কোরেজ এবং মেকানিক্যাল অ্যাঙ্কোরেজ-হেডেড বারের সুবিধা ও অসুবিধাগুলির একটি বিস্তারিত তুলনা প্রদান করে, পাশাপাশি গুরুত্বপূর্ণ নির্বাচনের কারণ এবং ব্যবহারিক সমস্যাগুলি উল্লেখ করে যা ঠিকাদারদের সিদ্ধান্ত নিতে সাহায্য করে।
রিবার অ্যাঙ্কোরেজ সেই গুরুত্বপূর্ণ নির্মাণ প্রক্রিয়াকে বোঝায় যেখানে রিইনফোর্সিং বারগুলি সাপোর্টে (বিম, কলাম, দেয়াল, ফাউন্ডেশন ইত্যাদি) বা কংক্রিটের অংশে বিস্তৃত হয়, বন্ধন এবং যান্ত্রিক অ্যাঙ্করিংয়ের মাধ্যমে রিইনফোর্সিং বারগুলির উপর চাপ কার্যকরভাবে কংক্রিটে স্থানান্তর করে।
এটি রিইনফোর্সিং বারগুলিকে টেনে বের হওয়া বা পিছলে যাওয়া থেকে রোধ করে, সামগ্রিক কাঠামোগত চাপ সমন্বয় নিশ্চিত করে।
উদাহরণ হিসেবে চিরন হেডেড বার ব্যবহার করে, রিইনফোর্সমেন্ট অ্যাঙ্কোরেজের স্ট্রেস বিশ্লেষণ নীচে চিত্রিত করা হলো:
ইস্পাত রিইনফোর্সমেন্ট দ্বারা বহন করা টেনসাইল স্ট্রেস কংক্রিটের তুলনায় অনেক বেশি। তাই, ইস্পাত রিইনফোর্সমেন্টকে অবশ্যই তার পৃষ্ঠের মাধ্যমে চারপাশের কংক্রিটে বল স্থানান্তর করতে হবে, যাতে এটি সরাসরি টেনে বের না হয়।
রিইনফোর্সিং বার অ্যাঙ্কোরেজের উদ্দেশ্য হল নিশ্চিত করা যে যখন স্টিলবারটি তার ফলনের শক্তিতে পৌঁছানো চাপের সম্মুখীন হয় বা এমনকি টেনসাইল ডিফর্মেশন এবং ভাঙনের মধ্য দিয়ে যায়, তখন এম্বেডেড ইস্পাত রিইনফোর্সমেন্ট পিছলে বের হবে না।
সাধারণ রিইনফোর্সিং বার অ্যাঙ্কোরেজ পদ্ধতির মধ্যে রয়েছে
সোজা অ্যাঙ্কোরেজ
বাঁকানো অ্যাঙ্কোরেজ
যান্ত্রিক অ্যাঙ্কোরেজ-হেডেড বার

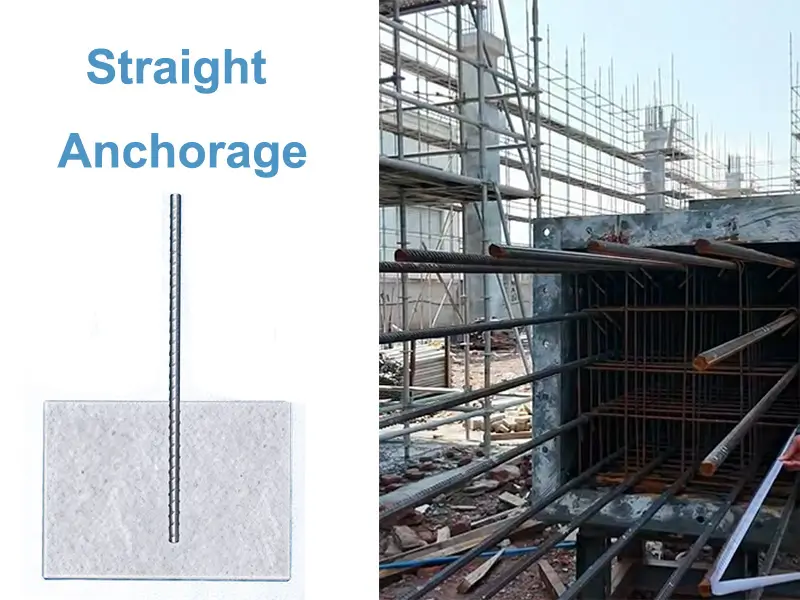

এটি রিবার অ্যাঙ্কোরেজের সবচেয়ে সহজ পদ্ধতি। রিবারটি বাঁক না করে বা অ্যাঙ্কর হেড যোগ না করে সরাসরি সাপোর্টে প্রসারিত হয়।
যখন পর্যাপ্ত অ্যাঙ্কোরেজ স্থান থাকে, তখন এটি সবচেয়ে সহজ এবং সবচেয়ে সাশ্রয়ী পদ্ধতি। অ্যাঙ্কোরেজ দৈর্ঘ্য স্ট্যান্ডার্ড সূত্র (যেমন, আমেরিকান ACI 318) অনুযায়ী গণনা করা যেতে পারে।
সহজ নির্মাণ
বিভিন্ন ধরণের রিবারের জন্য উপযুক্ত
দীর্ঘ অ্যাঙ্কোরেজ দৈর্ঘ্য প্রয়োজন
রিবারের পৃষ্ঠ প্রক্রিয়াকরণের জন্য উচ্চ প্রয়োজনীয়তা
1. পর্যাপ্ত সাপোর্ট আকার এবং অপেক্ষাকৃত কম রিইনফোর্সমেন্ট স্ট্রেস সহ অবস্থানের জন্য সোজা অ্যাঙ্কোরেজ, যেমন স্ল্যাব বারগুলি বিমে বা সেকেন্ডারি বিমগুলি প্রাইমারি বিমে অ্যাঙ্কর করা।
2. ছোট-ব্যাসের রিবার এবং দুর্বল রিবারের জন্য উপযুক্ত।

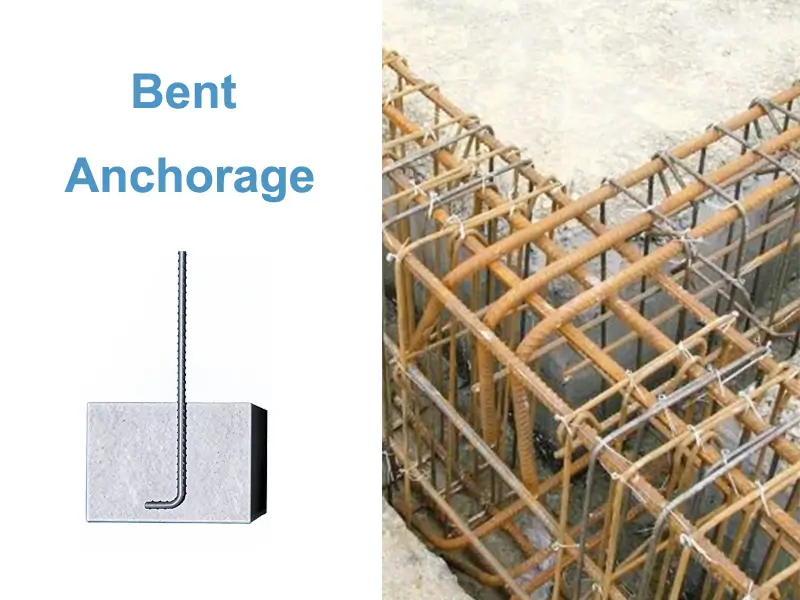

একটি বাঁকানো অ্যাঙ্কর রিইনফোর্সিং বারের শেষ অংশ বাঁকিয়ে তৈরি করা হয়। এই ধরণের অ্যাঙ্কর একটি সোজা অংশ এবং একটি বাঁকানো অংশের সংমিশ্রণের মাধ্যমে বল স্থানান্তর করে। বাঁকানো অংশ অ্যাঙ্কোরেজ প্রভাব বাড়ানোর জন্য যান্ত্রিক ইন্টারলকিং ব্যবহার করে।
সামগ্রিক অ্যাঙ্কোরেজ দৈর্ঘ্য সোজা অ্যাঙ্করের চেয়ে ছোট, তবে সোজা অংশের দৈর্ঘ্য ইচ্ছামত সংক্ষিপ্ত করা যায় না।
বাঁকানো অ্যাঙ্করগুলির জন্য রিইনফোর্সিং বার বাঁকানোর প্রয়োজন হয়, যার ফলে নির্মাণ আরও কঠিন হয়।
অ্যাঙ্কোরেজ জোনে উচ্চ-মানের কংক্রিট প্রয়োজন।
অত্যধিক লম্বা বাঁকানো অংশগুলি জয়েন্টে রিইনফোর্সিং বারগুলির ভিড়ের কারণ হতে পারে।
এগুলি সীমাবদ্ধ স্থান এবং বিম-এন্ড অ্যাঙ্কোরেজে ব্যবহারের জন্য খুবই উপযুক্ত। উদাহরণস্বরূপ, যখন বিম-কলাম জয়েন্টগুলি খুব সরু হয় এবং সোজা অ্যাঙ্কোরেজ দৈর্ঘ্য অপর্যাপ্ত হয় তখন এগুলি ব্যবহার করা যেতে পারে।

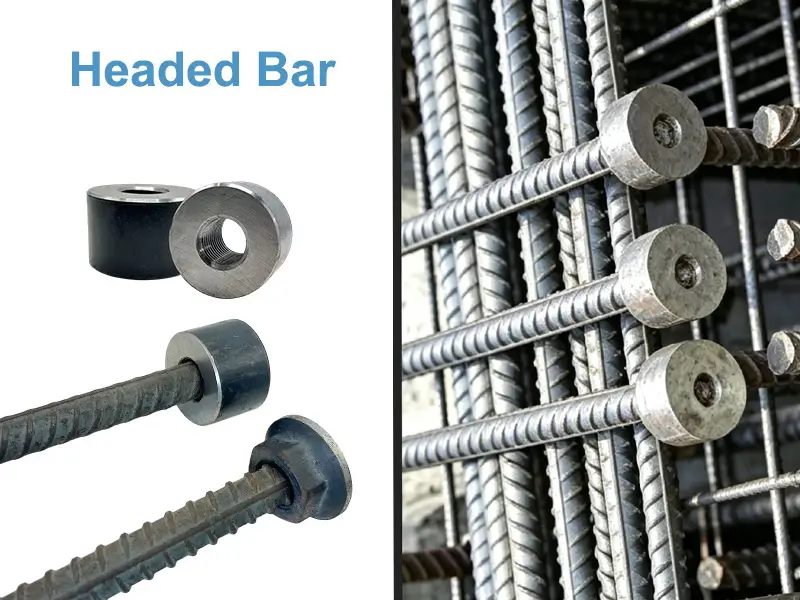

মেকানিক্যাল রিবার অ্যাঙ্করিং সিস্টেমগুলি রিবার অ্যাঙ্কর করার একটি নতুন পদ্ধতি। রিবারের প্রান্তে অনন্যভাবে আকৃতির অ্যাঙ্করিং টার্মিনাল যুক্ত করা হয়, যা হেডেড বার গঠন করে।
1. অ্যাঙ্কর হেড - প্রধানত কংক্রিট স্ট্রাকচারে ব্যবহৃত হয়।
অ্যাঙ্কর হেড এবং প্রি-থ্রেডেড রিবার শক্ত করার জন্য সরঞ্জাম প্রয়োজন।
2. ঢালাইযোগ্য সংযোগকারী - প্রধানত ইস্পাত কাঠামোতে ব্যবহৃত হয়।
রিবার সংযোগকারীকে রিবারে থ্রেড করার আগে স্টিল প্লেট বা কলামে প্রি-ঢালাই করতে হবে।
উচ্চ অ্যাঙ্করিং শক্তি
প্রয়োজনীয় অ্যাঙ্করিং দৈর্ঘ্য কম
সহজ নির্মাণ; শুধুমাত্র অ্যাঙ্কর হেড এবং রিবার শক্ত করা প্রয়োজন
ব্যাপক প্রযোজ্যতা
কোর এলাকায় রিবারের ভিড় হ্রাস করে
সোজা অ্যাঙ্কোরেজ, হুকযুক্ত অ্যাঙ্কোরেজ এবং মেকানিক্যাল অ্যাঙ্কোরেজ-হেডেড বারের তুলনা
রিবার অ্যাঙ্কোরেজ পদ্ধতি | অ্যাঙ্কোরেজ দৈর্ঘ্য | ইস্পাত রিইনফোর্সমেন্ট ব্যবহার | সুবিধা | প্রয়োগের পরিধি |
সোজা অ্যাঙ্কোরেজ | লম্বা | বেশি | সহজ নির্মাণ, বিভিন্ন ধরণের রিইনফোর্সিং বারের জন্য উপযুক্ত | শুধুমাত্র ample space এবং রিইনফোর্সিং বারের উপর কম চাপযুক্ত এলাকায় প্রযোজ্য। |
| বাঁকানো অ্যাঙ্কোরেজ |
