রিবার জয়েন্ট (স্প্লাইস) করার অনেক পদ্ধতির মধ্যে, মেকানিক্যাল কানেক্টর (রিবার কাপলার) তাদের উচ্চ দক্ষতা, নির্ভরযোগ্যতা ও অর্থনীতির কারণে ব্যাপকভাবে ব্যবহৃত হয়।
গঠনগত নিরাপত্তাকে প্রভাবিত করে এমন একটি গুরুত্বপূর্ণ বিষয় হিসেবে, সঠিক রিবার কানেক্টর নির্বাচন করলে আরও শক্তিশালী কাঠামো তৈরি করা যায়, নির্মাণের সময়সূচি দ্রুত করা যায় এবং দীর্ঘমেয়াদী খরচ কমানো যায় — যা আধুনিক ভবনের সাফল্যের জন্য অপরিহার্য।
এই নিবন্ধে, আমরা কীভাবে উপযুক্ত রিবার কাপলার নির্বাচন করতে হবে তা বিস্তারিতভাবে ব্যাখ্যা করব।
বিভিন্ন স্টিল বার সংযোগ পদ্ধতির নিজস্ব সুবিধা ও অসুবিধা রয়েছে শক্তি, নমনীয়তা, ভূমিকম্প সহনশীলতা, নির্মাণ গতি ও অর্থনীতির দিক থেকে। তাই, প্রকৃত নির্মাণ অবস্থার উপর ভিত্তি করে নির্বাচন ও অপ্টিমাইজেশন করা প্রয়োজন।
মেকানিক্যাল স্প্লাইস প্রধানত তিন প্রকার:

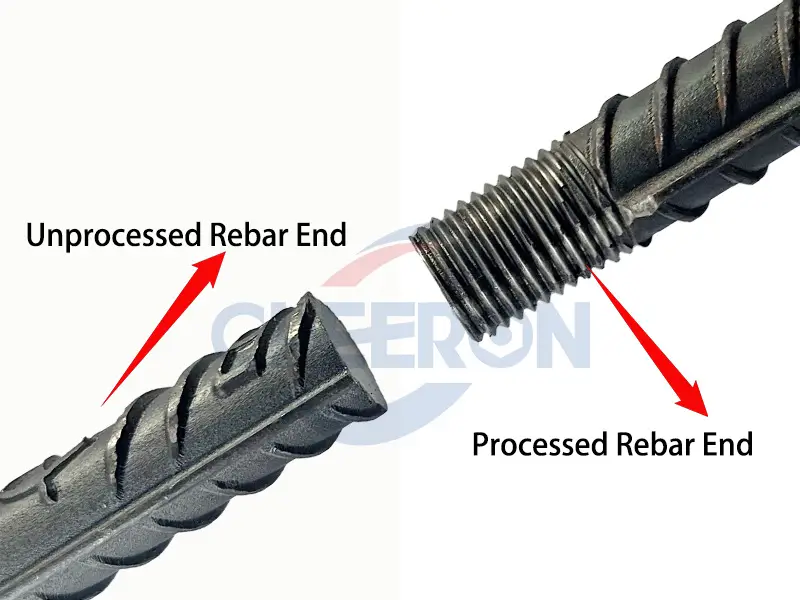

১. অপ্রক্রিয়াজাত রিবার প্রান্ত
২. প্রক্রিয়াজাত রিবার প্রান্ত
৩. কম্পোজিট রিবার জয়েন্ট
রিবার স্প্লাইস করার এই পদ্ধতিগুলোর বৈশিষ্ট্য ও প্রয়োগ নীচে বিস্তারিত আলোচনা করা হবে।

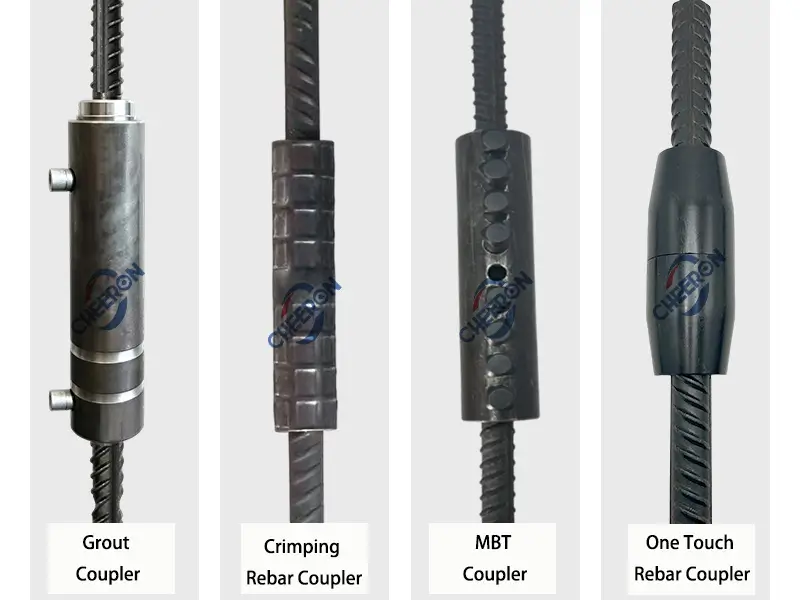

শিয়ার বোল্ট কাপলার বোল্টের প্রিলোড ব্যবহার করে রিবার ও রিবার স্লিভকে শক্তভাবে সংযুক্ত করে।
স্থির অবস্থান, সীমিত জায়গা, অথবা রক্ষণাবেক্ষণের জন্য আদর্শ যেখানে ঘোরানো সম্ভব নয়।
রিবার স্প্লাইস স্লিভের মধ্যে গ্রাউট ইনজেক্ট করে, রিবার ও স্লিভের মধ্যে একটি সমন্বিত সংযোগ তৈরি করে।
প্রিকাস্ট কংক্রিট জয়েন্ট অথবা প্রিকাস্ট উপাদানগুলিকে সাইটে ঢালাই করা উপাদানের সাথে সংযুক্ত করার জন্য সবচেয়ে উপযুক্ত।
এই রিবার কাপলারগুলি রিবার ও স্লিভকে সংকুচিত করার জন্য একটি হাইড্রোলিক প্রেস ব্যবহার করে, একটি শক্ত সংযোগ স্থাপন করে।
ভারী-শুল্ক অথবা বিশেষ ভূমিকম্প-প্রতিরোধী এলাকার জন্য উপযুক্ত।
১ টাচ কাপলার রিবারকে সুরক্ষিত করার জন্য একটি সেলফ-লকিং ডিভাইস ব্যবহার করে, দ্রুত শেষ-থেকে-শেষ সংযোগ সক্ষম করে।
কঠোর সময়সীমা সম্পন্ন প্রকল্পের জন্য উপযুক্ত।

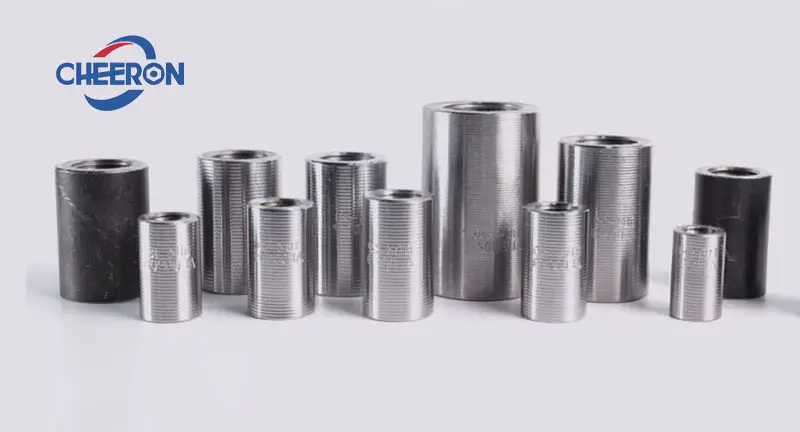

টেপার থ্রেড কাপলার, ফোরজিং কাপলার এবং স্ট্রেইট থ্রেড কাপলার।
এই সংযোগ পদ্ধতিগুলোতে রিবারের প্রান্তে নির্দিষ্ট প্রক্রিয়াকরণের প্রয়োজন হয়, যেমন কাটা, আপসেটিং এবং রোলিং, একটি নির্দিষ্ট সংযোগ কাঠামো গঠনের জন্য।
একটি টেপারড থ্রেড কাঠামোর মাধ্যমে রিবারগুলোর স্ক্রু-ইন সংযোগ অর্জন করে।
রিবারের প্রান্ত আপসেট করে এবং কেটে স্ট্রেইট থ্রেড গঠন করে একটি স্লিভের সাথে স্ক্রু-ইন সংযোগ অর্জন করে।
রিবারের প্রান্তে স্ট্রেইট থ্রেড গঠনের জন্য একটি রোলিং প্রক্রিয়া ব্যবহার করে।
এই থ্রেডেড কাপলারগুলি মাঝারি থেকে উঁচু ভবনের কলাম, দেয়াল এবং উল্লম্ব রিবারের জন্য আদর্শভাবে উপযুক্ত কারণ পূর্ব-পরিকল্পনার মাধ্যমে ফ্যাক্টরিতে প্রি-প্রসেসিং করা যায়, যা অর্থনীতি ও নিরাপত্তার মধ্যে ভারসাম্য বজায় রাখে, এবং এগুলি বাস্তবিক প্রয়োগে চমৎকারভাবে কাজ করে।

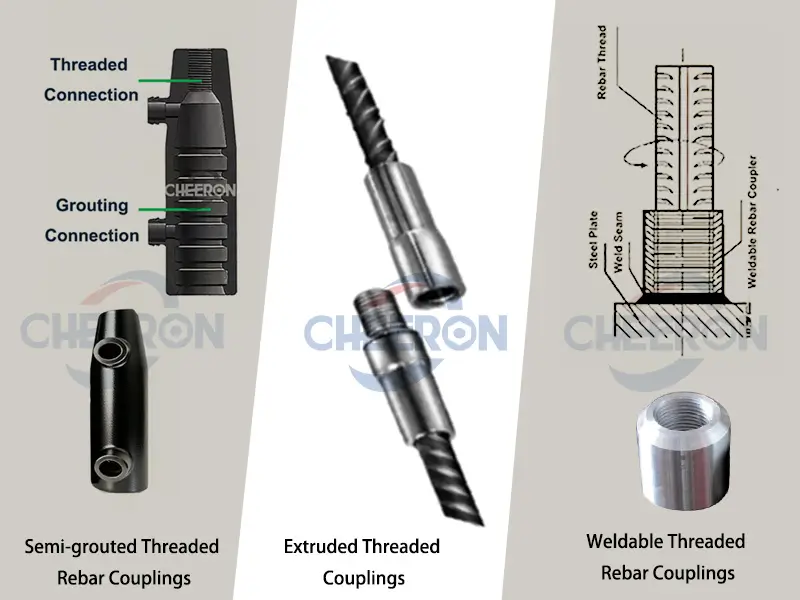

কম্পোজিট কাপলার দুটি বা ততোধিক সংযোগ পদ্ধতি একত্রিত করে আরও ভাল সংযোগ ফলাফল অর্জন করে। সাধারণ কম্পোজিট জয়েন্টগুলোর মধ্যে রয়েছে সেমি-গ্রাউটেড থ্রেডেড রিবার কাপলিং, সেমি-এক্সট্রুডেড থ্রেডেড কাপলিং এবং সেমি-ওয়েল্ডেড থ্রেডেড কাপলিং।
থ্রেডেড এবং গ্রাউটেড সংযোগের সুবিধাগুলো একত্রিত করে। স্লিভের মধ্যে গ্রাউট ইনজেক্ট করার মাধ্যমে সংযোগের শক্তি এবং নির্ভরযোগ্যতা উন্নত করা হয়।
এগুলি প্রায়শই প্রিফেব্রিকেটেড হাউজিং প্রকল্পে ব্যবহৃত হয়।
স্লিভ এক্সট্রুশন এবং থ্রেডেড সংযোগকে একত্রিত করে। এক্সট্রুশন বিকৃতি এবং থ্রেড এনগেজমেন্টের দ্বৈত কর্মের মাধ্যমে রিবারের একটি শক্ত সংযোগ অর্জন করা হয়।
এগুলি প্রায়শই বিদ্যমান ভবনের সম্প্রসারণে ব্যবহৃত হয়।
স্লিভকে একটি স্টিল প্লেটের সাথে ঢালাই করার জন্য ওয়েল্ডিং প্রযুক্তি ব্যবহার করে। স্লিভের অন্য প্রান্তটি থ্রেডেড সংযোগের মাধ্যমে রিবারের সাথে একটি শক্ত সংযোগ স্থাপন করে।
এগুলি প্রায়শই স্টিল স্ট্রাকচার প্রকল্পে ব্যবহৃত হয়।
অতএব, রিবারের জন্য একটি মেকানিক্যাল সংযোগ পদ্ধতি নির্বাচন করার সময়, নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা, নির্মাণ শর্ত এবং উপাদানের বৈশিষ্ট্যগুলি সামগ্রিকভাবে বিবেচনা করা প্রয়োজন।
যখন ফেব্রিকেশন ইয়ার্ডে রিবারের প্রান্তে প্রি-থ্রেড করা হয়, তখন ইউনিট মূল্য কম হয়। তবে, এগুলির জন্য সতর্কতার সাথে আগাম পরিকল্পনা প্রয়োজন।
শিয়ার-বোল্ট কাপলার (MBT কাপলার) এর ইউনিট মূল্য বেশি, সাধারণত থ্রেডেড প্রকারের তুলনায় ২০-৫০% বেশি, তাদের সরল কাঠামোর কারণে। তবে, এগুলি শ্রম এবং ইনস্টলেশন সময় উল্লেখযোগ্যভাবে বাঁচাতে পারে যেহেতু কোনো বার-এন্ড প্রস্তুতির প্রয়োজন নেই।
গ্রাউটেড স্লিভ কাপলার মাঝারি মূল্যের পরিসরে পড়ে। এগুলি উচ্চ-শক্তির গ্রাউট উপাদানের খরচ যোগ করলেও, প্রিকাস্ট নির্মাণ দক্ষতা উন্নত করতে এগুলি অত্যন্ত কার্যকর।
এক্সট্রুডেড (কোল্ড-সোয়েজড) কাপলারের জন্য হাইড্রোলিক প্রেসিং সরঞ্জামে বিনিয়োগ প্রয়োজন, তবে এগুলি চমৎকার কর্মক্ষমতা এবং উচ্চ দক্ষতা প্রদান করে।
