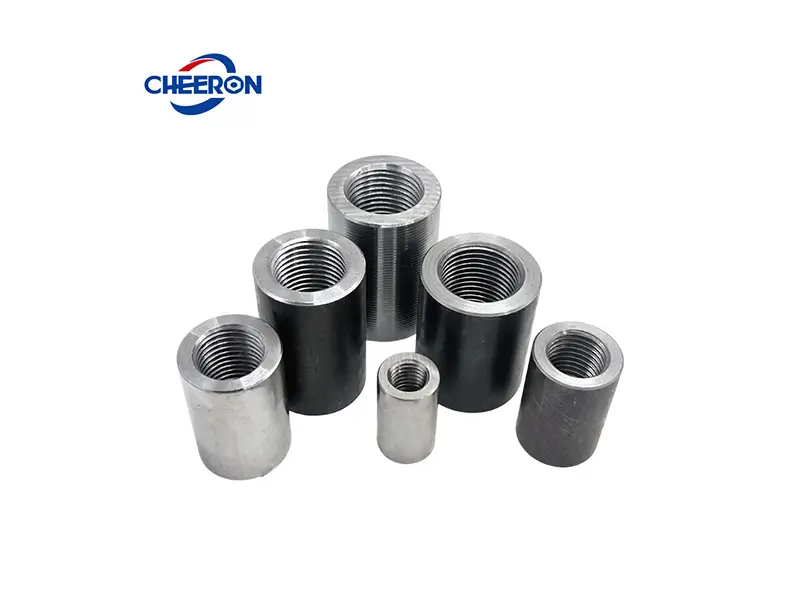

রিইনফোর্সিং বার কানেক্টর, যা মেকানিক্যাল স্প্লাইস সিস্টেম নামেও পরিচিত, আধুনিক রিইনফোর্সড কংক্রিট কাঠামোতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এগুলি অবকাঠামো এবং বিল্ডিং প্রকল্পে ব্যাপকভাবে ব্যবহৃত হলেও, উল্লেখযোগ্য যে বর্তমানে এগুলির জন্য কোনো একীভূত বৈশ্বিক ডিজাইন স্ট্যান্ডার্ড নেই।
এই স্ট্যান্ডার্ডগুলি সাধারণত নির্দিষ্ট কাঠামোগত ডিজাইন উল্লেখ করার চেয়ে পারফরম্যান্সের প্রয়োজনীয়তার উপর বেশি মনোযোগ দেয়। এটি নমনীয়তা প্রদান করে কিন্তু বিভিন্ন রিবার কাপলার প্রস্তুতকারক-এর মধ্যে স্ট্যান্ডার্ডে অসঙ্গতি সৃষ্টি করে।
যদিও মাত্রা এবং স্পেসিফিকেশনগুলি অভিন্ন নয়, রিবার কানেক্টরগুলির বিশেষ প্রকৃতি—রিবার পরিবেশন করা—তাদের রিবারের মাত্রা এবং পারফরম্যান্সের সাথে স্বাভাবিকভাবেই যুক্ত করে।
এই নিবন্ধটি রিবারের দৃষ্টিকোণ থেকে সমস্যাটির সাথে যোগাযোগ করবে, রিবার কানেক্টরের মাত্রা এবং ডিজাইন স্পেসিফিকেশনগুলি বিস্তারিতভাবে বর্ণনা করবে। রিবার কানেক্টর কাস্টমাইজ করার আগে এই বিষয়গুলি সাবধানতার সাথে মূল্যায়ন করতে হবে যাতে প্রতিটি প্রকল্পের জন্য সবচেয়ে উপযুক্ত রিবার সংযোগ সিস্টেম নির্বাচন করা যায়।
উপযুক্ত মাত্রা নিশ্চিত করে যে জয়েন্টটি প্যারেন্ট রিবারের সমান বা তার চেয়ে বেশি শক্তি অর্জন করে।
ব্যাস ডিজাইন-বাইরের এবং ভিতরের ব্যাস, শক্তি এবং লোড ট্রান্সফার নিশ্চিত করতে ব্যবহৃত হয়
দৈর্ঘ্য, সঠিক এনগেজমেন্ট নিশ্চিত করতে
অভ্যন্তরীণ থ্রেড ডিজাইন-পিচ, থ্রেড প্রোফাইল, থ্রেড নির্ভুলতা
ম্যাটেরিয়াল নির্বাচন
রিবার কানেক্টরের মাত্রাগুলি অবশ্যই রিবারের ব্যাস এবং গ্রেডের সাথে মেলে। বাজারে বর্তমানে রিইনফোর্সিং বারগুলির স্পেসিফিকেশনগুলি বেশ জটিল। আমেরিকান রিইনফোর্সিং বার স্পেসিফিকেশন উদাহরণ হিসেবে নেওয়া যাক:

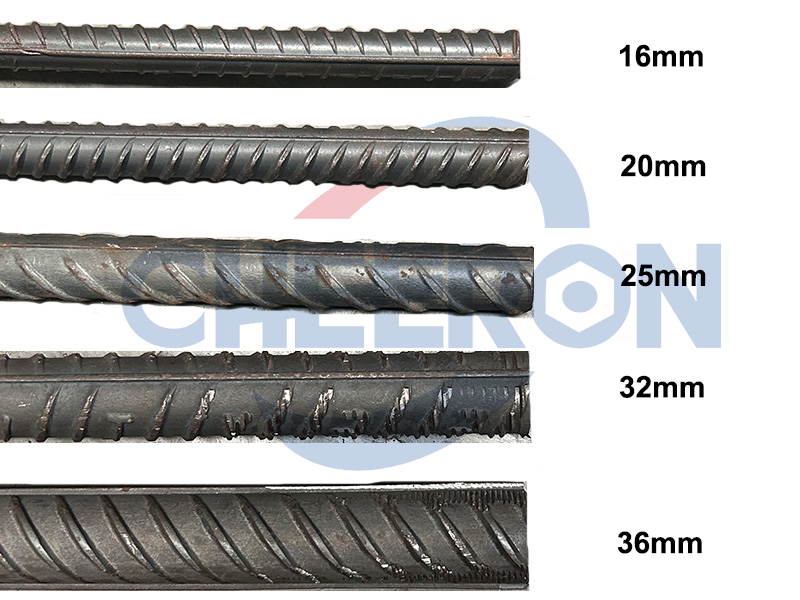

আমেরিকান স্ট্যান্ডার্ডে (ASTM), রিইনফোর্সিং বারগুলির ব্যাস "#" এর পরে একটি সংখ্যা দ্বারা নির্দেশিত হয়, যেমন #3, #4, #5 ইত্যাদি। এই সংখ্যা পদ্ধতিটিকে সাধারণত "বার সাইজ নম্বর" বলা হয়, যা ইঞ্চিতে রিইনফোর্সিং বারটির নামমাত্র ব্যাসের সাথে সম্পর্কিত।
| সাইজ | DN (ইঞ্চি) | DN (মিলিমিটার) |
| #3 | 0.375 | 9.5 |
| #4 | 0.500 | 12.7 |
| #5 | 0.625 | 15.9 |
| #6 | 0.750 | 19.1 |
| #7 | 0.875 | 22.2 |
| #8 | 1.000 | 25.4 |
| #9 | 1.128 | 28.7 |
| #10 | 1.270 | 32.3 |
| #11 | 1.410 | 35.8 |
| #14 | 1.693 | 43.0 |
| #18 | 2.257 | 57.3 |
প্রধানত #3 এবং #4 (9-12mm), সাধারণত স্টিরাপ, ডিস্ট্রিবিউশন বার এবং অন্যান্য কাঠামোগত রিইনফোর্সমেন্টের জন্য ব্যবহৃত হয়।
প্রধানত #5-#14 (15-43mm), প্রধান বিম, কলাম, শিয়ার ওয়াল এবং অন্যান্য প্রধান লোড-বেয়ারিং উপাদানে ব্যবহৃত হয়।
50mm বা তার বেশি ব্যাসের রিইনফোর্সিং বার, যেমন #18 স্টিল বার, বেশিরভাগ ক্ষেত্রে উচ্চ-বৃদ্ধি বিল্ডিং, বড় সেতু এবং অন্যান্য কাঠামোতে ব্যবহৃত হয় যেখানে লোড-বেয়ারিং ক্ষমতার প্রয়োজনীয়তা বিশেষভাবে বেশি।
তাহলে, কি রিইনফোর্সিং বারের ব্যাস জানাই যথেষ্ট? না, আমাদের এর শক্তিও জানতে হবে।
আমেরিকান স্ট্যান্ডার্ডে (ASTM), রিইনফোর্সিং বারগুলির শক্তি গ্রেড প্রধানত নিম্নলিখিত সাধারণভাবে ব্যবহৃত গ্রেডগুলিতে বিভক্ত, যা প্রাথমিকভাবে ইয়েল্ড স্ট্রেংথ দ্বারা সংজ্ঞায়িত করা হয়।
গ্রেড 60: ইয়েল্ড স্ট্রেংথ 60 ksi (প্রায় 420 MPa)
গ্রেড 80: ইয়েল্ড স্ট্রেংথ 80 ksi (প্রায় 550 MPa)
গ্রেড 100: ইয়েল্ড স্ট্রেংথ 100 ksi (প্রায় 690 MPa)
গ্রেড 120: ইয়েল্ড স্ট্রেংথ 120 ksi (প্রায় 830 MPa)
অনুরূপ ইয়েল্ড স্ট্রেংথ বিভিন্ন ধরণের রিবারের মধ্যে সম্পর্ক স্থাপনের অনুমতি দেয়:
মার্কিন স্ট্যান্ডার্ড ASTM গ্রেড 60 ভারতের TMT রিবার (Fe500), চীনের HRB রিবার (HRB400E), যুক্তরাজ্যের B500B এবং জার্মানির DIN 488, ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
রিবার কানেক্টর ডিজাইনকে অবশ্যই সংশ্লিষ্ট রিবার সংযোগের ইয়েল্ড স্ট্রেংথ প্রয়োজনীয়তা পূরণ করতে হবে।
আন্তর্জাতিকভাবে, রিবার কানেক্টর দুটি প্রকারে শ্রেণীবদ্ধ করা হয়-আমেরিকান কংক্রিট ইনস্টিটিউট (ACI 318) স্ট্যান্ডার্ড: টাইপ 1 রিবার কানেক্টর এবং টাইপ 2 রিবার কানেক্টর
